Fuente de Poder

La primera fuente blanca es AT, y la segunda fuente de color azul es ATX

La fuente de poder es una caja pequeña, que contiene en un montaje electrico, y su función esta en tres pasos:

1. Transformación:

Este paso es en el que se consigue reducir la tensión de entrada a la fuente ( 220v o 125v) que son los que nos otorga la red eléctrica. Este parte del proceso de transformación, como bien indica su nombre, se realiza con un transformador en bobina. La salida de este proceso generará de 5 a 12 voltios.

2. Rectificación:

La corriente que nos ofrece la compañía eléctrica es alterna, esto quiere decir, que sufre variaciones en su linea de tiempo, con variaciones, se refiere a variaciones de voltaje, entonces, la tensión es variable que quiere decir que no siempre es la misma. Y esta fase lo que intentaes pasar de corriente alterna a corriente continua, a través de un componente que se llama puente rectificador o de Graetz

3. Filtrado:

Ahora disponemos de corriente continua, que es lo que sirve, pero au no puede servir de nada, porque no es constante, y no serviría para alimentar a ningún circuito. Lo que se hace en esta fase de filtrado es "aplanar" al máximo la señal, para que no hayan oscilaciones, se consigue con uno o varios condensadores, que retienen la corriente y la dejanpasar lentamente para suavizar la señal, así se logra el efecto deseado.

4. Estabilización:

Ahora ya se tiene una señal continua bastante decente, casi del todo plana, ahora solo falta estabilizarla por completo, para que cuando aumenta o descienda la señal de entrada a la fuente, no afecte a la salida de la misma. Esto se consigue con un regulador.

Ahora hay dos tipos de fuentes de poder, AT Y ATX, las características de las fuentes AT, son que sus conectores a placa base o a la Board varían de los utilizados en las fuentes ATX, y por otra parte, depronto bastante más peligroso, es que la fuente se activa a través de un interruptor, y en ese interruptor hay un voltaje de 220v, con el riesgo que supondría manipular el computador. La ATX, es un poco distinto, ya que se moderniza el circuito de la fuente, y siempre está activa, aunque el ordenador no esté funcionando, la fuente siempre está alimentada con una tensión pequeña para mantenerla en espera.

Una de las ventajas es que las fuentes ATX no disponen de un interruptor que enciende/apaga la fuente, sino que se trata de un pulsador conectado a la placa base, y esta se encarga de encender la fuente, esto conlleva pues el poder realizar conexiones/desconexiones por software.

La función principal de la fuente de poder es alimnentar de energía continua a todos los dispositivos de la Mother Board, através de cables de alimentacion y conectores.

CORREAS IDE O BUS DE DATOS

La función principal de estas correas de bus de datos, llevan la información a los diferentes dispositivos o componentes internos del computador, hay diferentes modelos.

Los primeros modelos de imagen son correas de datos color rojo son de tipo SATA, y las de abajo color blanco son tipo ATA o IDE, los primeros modelos o antiguos son los ATA o IDE los gruesos, y la tecnología nueva son SATA, color rojo delgados.

La memoria ROM

La ROM son las siglas de READ-ONLY MEMORY, que significa "memoria de sólo lectura", es una memoria de semiconductor destinada a ser leída y no destructible, es decir, que esta no se puede escribir sobre ella o sobreescribir pues, y esta conserva intacta la información almacenada, incluso en el cfaso de quke swe interrumpa la corriente "MEMORIA NO VOLÁTIL".

ROM suele almacenar la configuración del sistema o el programa de arranque del computador para que este pueda funcionar o trabajar, la memoria ROM tambien almacena la BIOS, que es donde se encuentra la SETUP y este es donde se configura los dispositivos del computador.

Memoria Ram

La Memoria RAM o RAM por sus siglas en inglés ( Random Access Memory), se compone de ukno o más chips y se utiliza como memoria del trabajo para programas y datos. Esta memoria es un tipo de memoria temporal pues ya que requiere de energía para ejercer su dicho trabajo, por tanto es denominada memoria tipo "VOLÁTIL", es decir que pierde sus datos cuando se queda sin energía, por ejemplo, al apagar la computadora, o se va la luz.

La memoria funciona de esta manera: cuando necesitamos usar varios programas, abrimos ciertas aplicaciones, abrimos paginas de inernet o bajamos programas de la internet, cada ventana, programa o aplicacion abierta necesita un espacio en la memoria RAM, para que pueda funcionar, y si la memoria RAM es de poca capacidad, entonces nuestro computador se vuelve lento, porque las dichas aplicaciones, ventanas o programas abiertos no encuentran su lugar en la RAM para poder funcionar correctamente, entonces en conclusión, una buena memoria RAM con suficiente capacidad digamos de 1 GIGA hacemos que nuestro computador pueda correr mas rápidamente con los programas, aplicaciones y ventas que necesitesmos, y no corremos el riesgo de que se nos bloquee o se nos vuelva tan lento.

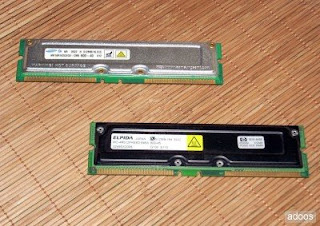

Existen actualente varios tipos de memorias que a continuación nombraré:

1. Memoria tipo Simm de 30 pines: la SIMM es un acrónimo del idioma inglés que expresa Single in Line Memory Module, o módulo de memoria de una sola línea, es decir, un módulo de memoria SIMM es un conjunto de chips, generalmente DIPs integrados a una tarjeta electrónica. Este módulo normalmente trabaja con una capacidad para el almacenamiento y lectura de datos de datos de 8 bits.

2. Memoria tipo SIMM de 72 pines con tecnología EDO RAM: este módulo de memoria es superior en tamañaño al SIMM de 30 pines. Normalmente trabaja con una capacidad para el almacenamiento y lectura de datos de 32 bits.

3. Memoria tipo DIMM de 168 pines con tecnología SDR SDRAM: DIMM es un acrónimo inglés que expresa dual in Line Memory Module o módulo de memoria de doble línea. Este módulo generalmente trabaja con una capacidad para el almacenamiento y lectura de datos de 64 bits.

4. Memoria tipo DIMM de 168 pines con tecnología DDR SDRAM: DIMM es un acrónimo inglés que expresa Dual in Line Memory Module o módulo de memoria de doble línea. Este nódulo generalmente trabaja con una capacidad para el almacenamiento y lectura de datos de 64 bits.

5. Memoria tipo DIMM de 184 pines con tecnología DDR SDRAM: Este tipo de módulo de memoria trabaja con chips de memoria DDR SDRAM, con un bus de datos de 64 bits y posee 184 pines (lo que evita confundirlo con el de 168 pines y conectarlo en placas que no lo soporten).

MI PRIMER MANTENIMIENTO "ARROCERA GELVEZ"

Bueno... lo que puedo decir es que es una experiencia muy buena y chévere porque igual aprendi cosas muy importantes, en mi primer dia lo que hicimos con mis demás compañeros fue hacerle una limpieza general, uy sacamos una gran cantidad de polvo pero fue demasiado el polvo, como podrán ver pues usábamos tapabocas, lentes y casco por protección y salúd, el que esta agachado frente al computador soy yo, los computadores estaban en una especie de bodega y ustedes comprenderan que en una bodega pues se llena mucho de polvo, además el mantenimiento lo hicimos en una empresa.

Y bueno, lo otro fue como eramos 5 personas junto con el tutor, pues el mismo tutor empezó a organizarnos por equipos para un mejor desempeño y rapidéz, entonces un grupo lo que hizo fue separar las CPU's y nosotros separar monitores, y luego empezamos a hacer un inventario de cada equipo, yo pues me encargué de hacer inventario a los monitores, y habían pocos monitores que no pudieron servir lastimosamente, y pude sacar varios que si servían todavia, je me sorprendio que pudieran servir pues algunos estaban ya viejitos como para un museo jeje.

El otro dia nos esperaba una tareita un poco mas pesada, pues nos toco que abrir cada CPU y mirar muy bien las boards que esten completas, que no esten obsoletas, y bueno lastimosamente algunas tarjetas estaban ya que habían "sacado la mano" desde hace rato o tiempo y pues fue demasiado tarde para un posible rescate, y bueno tambien empezamos a mirar las memoria RAM de cada equipo, pues algunos computadores tenian RAM y otros pues nop, algunos computadores tenian disco duro pero de muy poca capacidad, de 2 GB, de 5, incluso habia uno o creo que dos que tenían disco duro de 500 mb, mas o menos. Bueno en total fueron 30 monitores entre ellos unos 5 que no servian, luego empezamos a asear cada teclado, cada mouse, cada monitor, cada cpu, para mirar luego probar las cpu's para mirar que contenian los discos duros, si ponian problema al entrar a windows, em, algunos discos tenian windows 98, otros 95 y unos pocos tenian xp, luego empezamos a envolver cada torre con teclado y mouse en una bolsa, y los monitores por aparte marcandolos para diferenciarlos.

Luego de la revisión de cada computador, empezamos a enlistar por aparte que le hacia falta, pues algunos no tenian unidad de CD, otros ni tenian discos duros, otros no tenian RAM, yo pues en lo personal no me dedique a una sola cosa obviamente, me toco desempeñarme en varias tareas, que mirar los programas que tenia cada disco duro, si tenian disco duro, etc, también me dedique a inventariar los monitores, eran 30 y 5 que no servian o daban video opaco pero estos opacos pues para que si igual la empresa necesitaba los que realmente servian, y no los que serían a medias pues, y tambien me dedique a limpiar monitores, torres, teclados, mouse y reguladores de voltaje, pues no todos, algunos solamente pues igual mis compañeros y yo nos ayudábamos mutuamente, y considero que somos un buen equipo de trabajo. Gracias...

DISCO DURO

Está construido de platos rígidos, usualmente son de aluminio o cristal. En comparación con los discos flexibles los platos no podrían ser doblados. Los platos tampoco pueden ser removidos, por eso se les llama también discos fijos.

Componentes básicos de un disco duro:

Plato: Un diso duro puede tener uno o mas platos, o discos. Normalmente el tamaño físico del disco duro está expresado en el tamaño de los platos.

Tradicionalmente los platos se han fabricado de aliaciones de aluminio, pero muchos fabricantes de unidades de disco actualmente usan platos de cristal ( un compuesto de cristal y cerámica). Los platos de cristal ofrecen mayor rigidez y mayor estabilidad térmica que los platos de aluminio.

Medio de grabación: Los platos están recubiertos de una substancia magnética, donde la información magnética es guardada.

Medio de óxido : está hecho de varios compuestos, contiene óxido ferroso como ingrediente activo. El medio magnético es creado cubriendo el plato de aluminio con el material que contiene las partículas de óxido ferroso. La capacidad de los recubrimientos de óxido ferroso han sido excedidas por las unidades de alta capacidad.

Medio de película delgada : es más delgado, más fuerte, y su formación es más perfecta que el medio de óxido. Fué desarrollado como un medio de alto rendimiento que habilita una nueva generación de discos duros para tener una menor distancia de las cabezas a los platos.

Cabezas de lectura y escritura.

Usualmente se tiene una cabeza de lectura/escritura por cada lado de plato, y estas están conectadas a un solo mecanismo de movimiento, por lo tanto, se mueven por el plato al unísono.

Motores del disco duro.

Motores Giratorios : Es el motor que hace girar los platos. Estos deben de no emitir ruidos y vibraciones; de otra manera podrían transmitirlo a los platos e interferir con la lectura y grabación en el plato. Los platos de los discos duros giran a velocidades que van desde las 3600 a las 7200 RPM.

Mecanismos de movimiento de cabezas : Es el sistema mecánico que mueve las cabezas. Este mecanismo mueve las cabezas sobre los platos, y las posiciona en adecuadamente sobre un cilindro. Hay varaciones sobre los mecanismos , pero los podemos catalogar en dos tipos básicos.

Componentes de la Mother Board

Socket de CPU:

El zócalo o en inglés "socket" es una pieza de plástico que funciona como intermediario entre la placa base y el microprocesador. Posee una superficie plana donde hay unos pequeños agugeros donde estos encajan todos los pines del microprocesador.

En los primeros ordenadores personales, el microprocesador tenía que ser directamente soldado a la placa base, pero la aparición de una amplia gama de microprocesadores llevó a la creación del socket.
